以太網高速稱重模塊
編號：10537
查看：
發布：2023-04-27

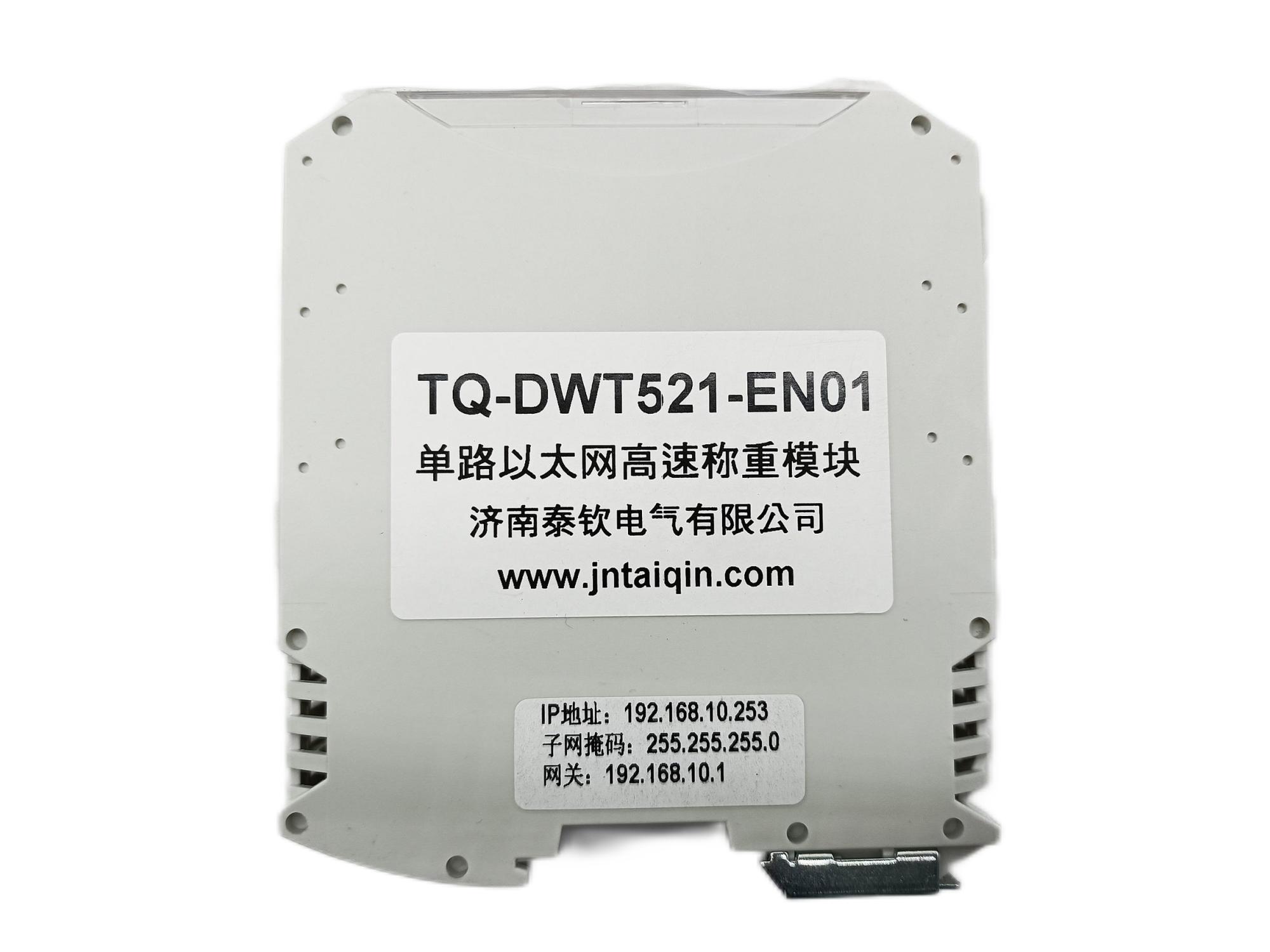

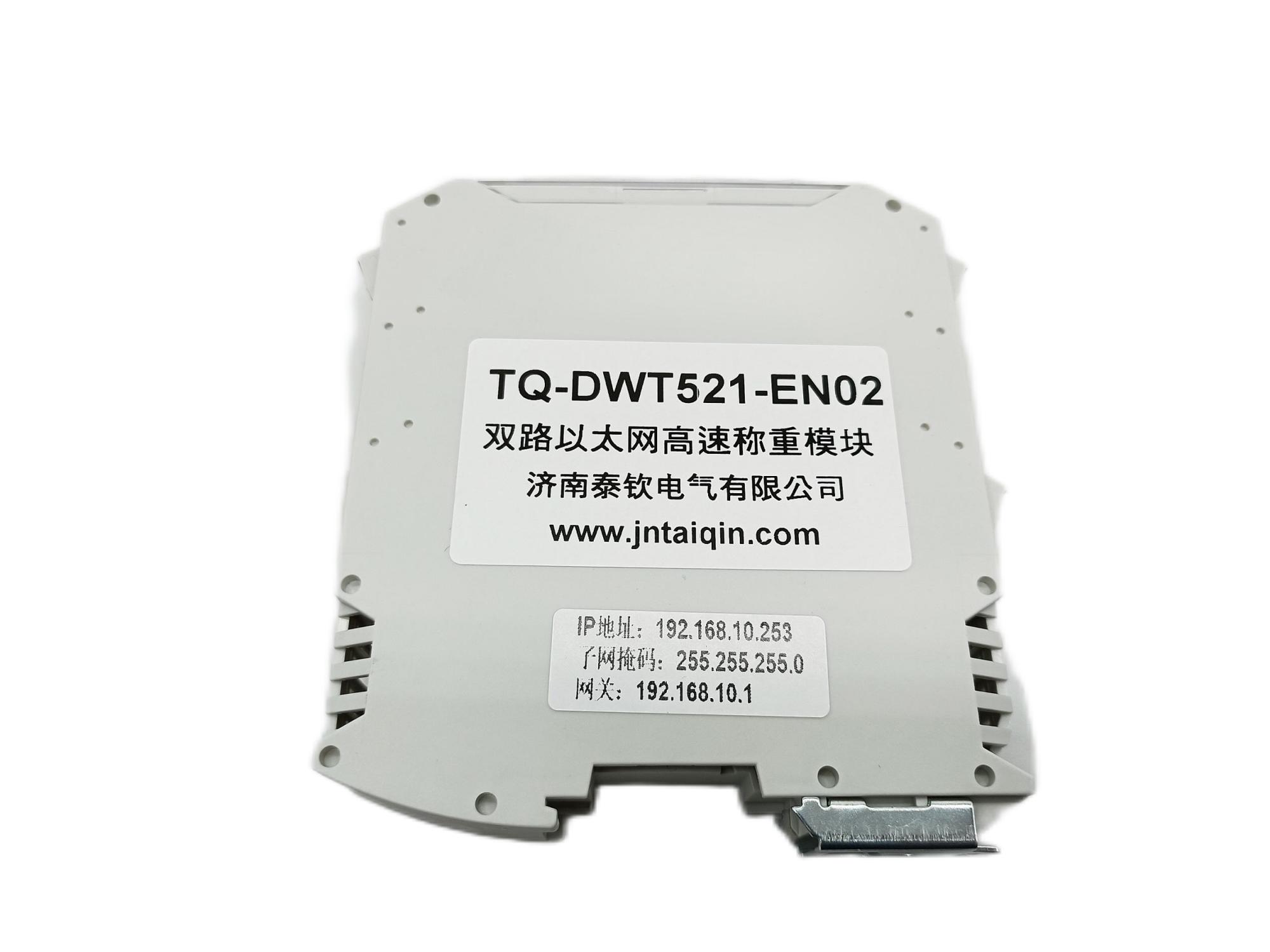

TQ-DWT521-E 系列稱重模塊是工業級通用多通道稱重控制模塊，可實現穩定、可靠、高精度工業稱重，并將稱重結果可通過以太網或串行方式輸出，為各種以稱重方式的工業控制現場提供技術解決方案。單個模塊最多可支
編號：10537
查看：
發布：2023-04-27
TQ-DWT521-E 系列稱重模塊是工業級通用多通道稱重控制模塊，可實現穩定、可靠、高精度工業稱重，并將稱重結果可通過以太網或串行方式輸出，為各種以稱重方式的工業控制現場提供技術解決方案。單個模塊最多可支
TQ-DWT521-E 系列稱重模塊是工業級通用多通道稱重控制模塊，可實現穩定、可靠、高精度工業稱重，并將稱重結果可通過以太網或串行方式輸出，為各種以稱重方式的工業控制現場提供技術解決方案。單個模塊最多可支模塊支持兩個以太網接口，可通過菊花鏈方式級聯多個模塊。以太網支持標準的 MODBUS TCP/IP 協議、標準的 MODBUS RTU Over TCP/IP 協議，還支持 HTTP 協議讀取設置參數。
模塊串行總線采用標準的 Modbus RTU 協議，半雙工 RS-485 串口傳輸，可設置接口參數、采樣及濾波參數、秤臺設置參數、測量值校準參數、去皮及零點參數、狀態檢測參數等。
技術指標：
l 電壓：24V~36V DC；
l 電流：150~200mA；
l AD：獨立的 24 位，4 通道輸入；
l 傳感器激勵電壓：5V DC；
l 傳感器最大量程：±30mV；
l 內部采樣頻率：最高 500Hz；
l 靜態輸出速率：1~200 次/秒；
l 以太網接口：兩個以太網接口，10/100BASE-T/TX，支持 Auto MDI-X；
l 串行 MODBUS 地址：1~31；
l 串行 MODBUS 波特率：9600、19200、38400、115200bps；
l 數字濾波：分為動態數字濾波器和靜態數字濾波器；
l 模塊尺寸： 110×116×23（長×寬×高，mm）；
l 使用溫度范圍：-20℃～+70℃；
l 存儲溫度范圍：-60℃～+90℃；
產品特點：
l 性能穩定、抗干擾能力強、可靠性高；
l 內含 HTTP 服務器，支持網頁訪問模塊，讀取設置模塊參數；
l 支持 2 個以太網接口，可實現菊花鏈方式級聯或冗余通訊；
l 支持兩種 MODBUS TCP 通訊方式，MODBUS TCP/IP 或 MODBUS RTU Over TCP/IP；
l 模塊重啟指令功能；
l 具有測量值標定、去皮、零點跟蹤、開機自動置零、穩定檢測等功能；
l 4 通道 AD 獨立工作，能獨立實現標定、去皮、濾波等功能；
l 濾波器分為預處理濾波器、動態濾波與靜態濾波器，適應不同應用場合；
l 可選配金手指級聯端口，串行接口級聯更方便；
l 支持程序在線更新，通過 RS485 口能自動實現程序更新，方便用戶定值功能；
l 卡軌式安裝方式；
l 持 4 通道獨立工作。
